SOLAR HEAT

Energía solar térmica

sistema termosolar

Se refiere a la energía que aprovecha del calor que llega a la Tierra siendo radiado por el sol
Es la tecnología que se usa para la calefacción de un edificio y el calentamiento de aguas a través de absorber·guardar la energía solar

Introducción de tecnología del sistema termosolar

Energía solar térmica

Economicidad
Contiene el sistema de uso combinado entre la caldera
convencional(nocturna·aceite·gas, etc.) y la termosolar
que está aplicado el sistema directo en el que en la
salida del sol se calienta con el termosolar y en la
puesta del sol se cambia automaticamente en el sistema
convencional, por lo que tiene efecto de ahorro en los
gastos de calefacción como de promedio más de 80% por año.
Eficiencia
Realizando el control automático de aguas calientes
termosolares de alta temperatura según las necesidades
para la calefacción de manera directa o indirecta y usando
sin pérdida el calor solar, tiene la eficiencia de 30%
más alta que el sistema termosolar convencional.
Comodidad
Con la aplicación del modo de manejo electrónico
optimizado y del sistema de control automático,
pueden usarlo más cómodamente.
Ecológico
Es el sistema de inteligencia artificial que
minimiza las emisiones de dióxido de carbono,
con el cual abrimos la generación de calefacción
termosolar de energía pura sin contaminación con
el sistema ecológico.
Terma solar
  1. Tanque de depósito termal
    El interior ha sido fabricado todo con el número 304 de acero inoxidable que el rendimiento de aislamiento térmico es sobresaliente hecho por espuma de poliuretano de alta densidad y tiene vida casi perpetua.
  2. Tubo al vacío
    Es el dispositivo que convierte el rayo del sol en la energía térmica que toma el rol más importante en el colector.
    La capa de absorción es el colector solar de alta función que la tasa de absorción de nergía llega a ser más de 95% y la tasa de radiación de inferior a 6%.
  3. Estructura
    Se ha diseñado de manera sofisticada y hermosa con la materia semi permanente que tiene la estructura fuerte con el triple revestimiento del material SUS201.

standard

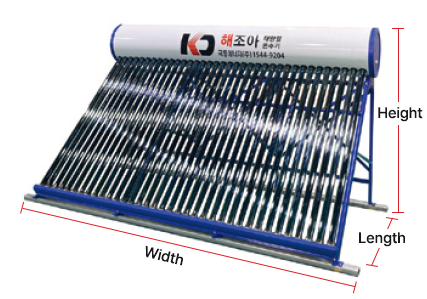

Medida de terma solar
Nombre del producto HAJOA 400L HAJOA 300L HAJOA 200L
Tamaño (largo*ancho*alto) 3020mm × 1700mm × 2100mm 2460mm × 1700mm × 2100mm 1740mm × 1700mm × 2100mm
Capacidad 400L 300L 200L
Cantidad del tubo al vacío 36 30 20
Medida del tubo al vacío (diámetro*longitud) 58 × 1800mm 58 × 1800mm 58 × 1800mm
  1. Sistema termosolar de agua caliente
    Por la conversion inmediata de calor, es muy cómodo el uso de agua caliente.
    Seguro por la temperatura regular de agua caliente
    Se circula dividiéndose los aparatos de agua fría·caliente
    Modo de intercambio térmico entre el agua de uso y el de tanque
    Disminución de números de garantía de agua, prevenir escala, alargar vida
    Excelente competitividad de precio por el tanque que no presiona, seguridad en la función

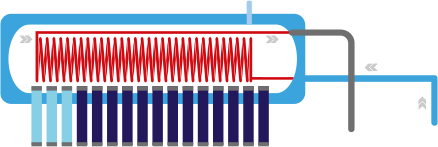

  2. Tipo refrigeración de bobina
    Modo de calentamiento indirecto a través de la bobina de bronce dentro del tanque
    Mantiene el agua caliente a la temperatura de cierto grado
    Puede usar a la presión hidráulia alta conectando la bobina de bronce directamente al suministrador de agua
    Compatible para tipo ascendente y descendente
    Suministro de agua caliente de buena calidad

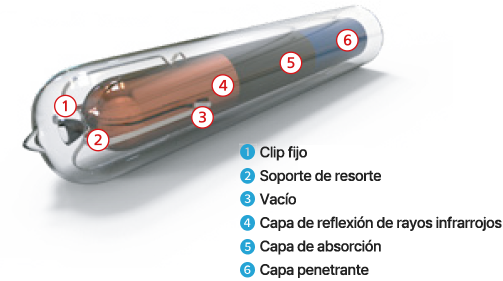

  3. Tubo al vacío (Excelente tecnología)
    Tubo al vacío de 2 tipos contituido por el tubo de cristal interior y el exterior
    Tecnología de punta aplicada como tecnología de recubrimiento de película de absorción selectiva múltiple (SS-C/CU)
    Al agregar un metal raro especial patentado a la película de recubrimiento para maximizar la tasa de absorción, es posible producir agua caliente rápidamente ya que la eficiencia de recolección de calor es mayor que la de un tubo de vacío con recubrimiento general en un 10 % o más.
    Excelente carácter de congelamiento en el período de frío severo asociando la tecnología especial al vacío
    Por la característica de alto grado de vacío tiene la capacidad de bloqueo de calor y la alta capacidad de conservación del calor
    Con el proceso de producción de 36 veces que ostenta la función Segura y larga vida.
Collector Solar
  1. Manifold
    "Tanto el interior como el exterior ha sido fabricado todo con el número 304 de acero inoxidable que el rendimiento de aislamiento térmico es sobresaliente hecho por espuma de poliuretano de alta densidad y tiene vida casi perpetua."
  2. Tubo al vacío
    Es el dispositivo que convierte el rayo del sol en la energía térmica que toma el rol más importante en el colector.
    La capa de absorción es el colector solar de alta función que la tasa de absorción de nergía llega a ser más de 95% y la tasa de radiación de inferior a 6%.
  3. Estructura
    Se ha diseñado de manera sofisticada y hermosa con la materia semi permanente que tiene la estructura fuerte con el triple revestimiento del material SUS201.

standard

Medida de colector solar
Nombre del producto HAJOA colector solar HAJOA colector solar
Tamaño(largo*ancho*alto) 2500mm × 1700mm × 1500 2500mm × 1700mm × 1450
Espesor de la capa de aislamiento 60mm 35mm
Cantidad del tubo al vacío 30개 30개
Medida del tubo al vacío (diámetro*longitud) 58 × 1800mm 58 × 1800mm

hybrid system

Hybrid system specification
Categ./Modelo Sistema de paso único

Recolector de calor(cantidad)

4set 6set 8set 10set 12set

Capacidad total de calor recolectado

56,000cal 84,000cal 112,000cal 140,000cal 168,000cal

Tanque de almacenamiento de calor(capacidad)

500L 700L 1,000L 1,000L 1,200L

Superficie de calefacción (pyeong)

Primavera, Otoño Invierno Primavera, Otoño Invierno Primavera, Otoño Invierno Primavera, Otoño Invierno Primavera, Otoño Invierno
15 10 23 15 30 20 37 25 45 30

Capacidad de agua caliente (personas)

2(personas) 2(personas) 3(personas) 3(personas) 4(personas)

Rerefencias

Tabla de cálculo cuando se recoge energía solar durante más de un día (5 horas). Puede haber algunas diferencias dependiendo del estado del aislamiento de la casa. Problemas de gestión posterior de la caldera solar -Uso del control existente para el control remoto de energía solar
  • Solución completa por operación automática (desbordamiento de calor solar en verano, menor eficiencia en Invierno, invierno (congelación))
  • Inconvenientes de utilizar una caldera solar - Uso como caldera de calor acumulado y calefacción directa y selección de calefacción directa
  • Problemas de gestión posterior de la caldera solar -Uso del control existente para el control remoto de energía solar

system diagram

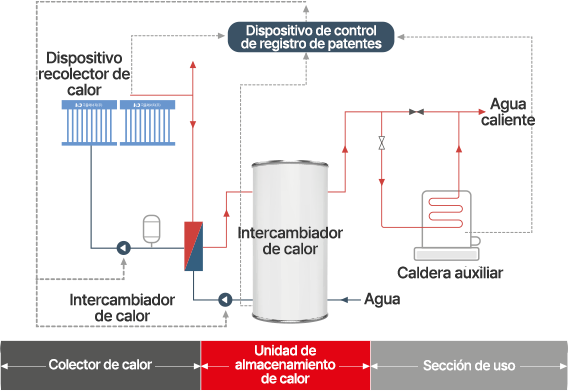

System diagram
La energía solar térmica es de baja densidad y varía mucho según la estación y el tiempo, por lo que las tecnologías de recolección y almacenamiento de calor son las básicas.
Sistema solar fotovoltaico

Es la tecnología generadora que produce la electricidad a travé del efecto fotoeléctrico provocado por los módulos que reciben la energía del rayo del sol.
El efecto fotoeléctrico es el fenómeno donde se saca electrón cuando un material como metal es radiado por el sol, normalmente se produce cuando un carácter eléctrico se une con otro semiconductor. Eso lo llamamos ¨como ‘celdas solares’.

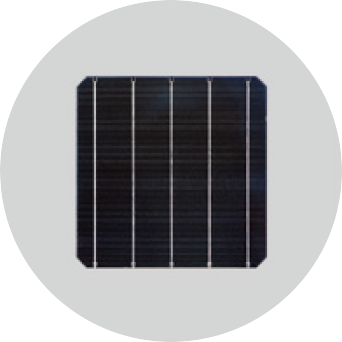

  1. Celdas solares
    Se fabrican las celdas solares con polisilicona.

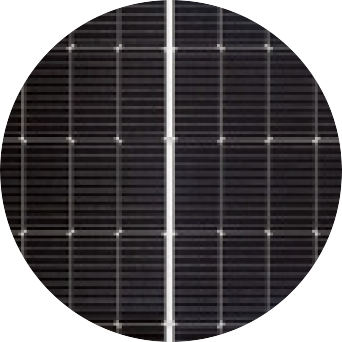

  2. Módulo
    El montaje de las céldas solares es el módulo fotovoltaico

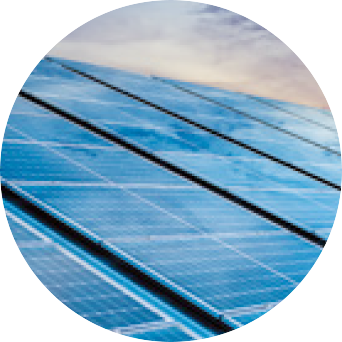

  3. Array
    Un array es una agrupación de los módulos

Basado en 3kw para hogar

Eficiencia al instalar la energía fotovotaica
  • Energía
    pura
    infinita

  • Es posible
    la generación eléctrica
    en el lugar necesario

  • Fácil matenimiento,
    posible no habitado
    por humanos

  • Vida larga
    (más de
    25 años)

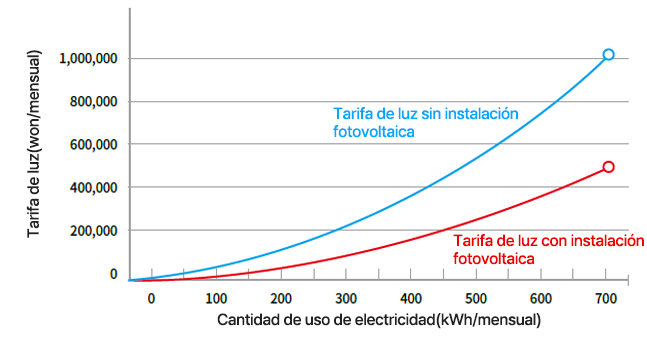

Basado en el cálculo de gasto de electricidad en agosto de 2022 Cantidad del sol : 3.6 horas

Plano de constitución del sistema
  1. En caso de la Vivienda cuya cantidad de uso mensual es de 470kWh (Basado en el equipo instalado de 3kWh)
    Sin instalación de la enrgía fotovoltaica : 101,080 wones
    Con instalación de la energía fotovoltaica : 13.990 wones
    Se ahorraron 87,090 wones.
  2. En caso de la Vivienda cuya cantidad de uso mensual es de 630kWh (Basado en el equipo instalado de 3kWh)
    Sin la instalación : 154,360 wones
    Con la instalación : 48,560 wones
    Se ahorraron 105,800 wones.
Sistema PVT

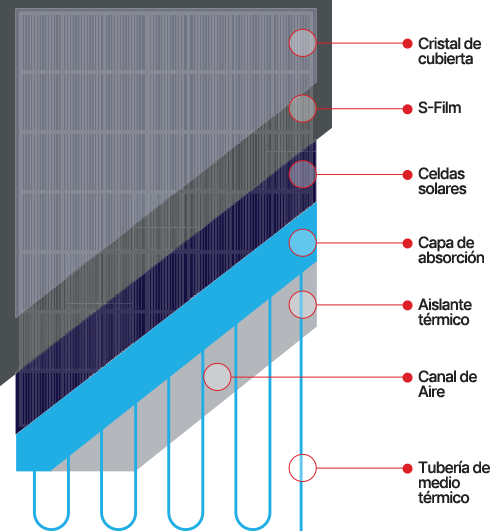

PVT(Colector térmico fotovoltaico) es el sistema de la energía solar de convergencia entre el sistema solar térmico y el fotovoltaico, que no se instalan individualmente el sistema generador de electricidad y el colector solar, por ello es una nueva tecnología que trae mucha atención del sector de la energía renovable.

  • El calor sobrante que se procede de la energía fotovoltaica se guarda en el tanque de depósito siendo transmitido mediante el medio térmico.
  • Es el sistema de energía de convergencia por el cual se producen de manera compleja la electricidad y el agua caliente
  • produciéndolo de manera eficiente a través del intercambio directo del calor mediante los paneles fotovoltaicos conectados con los de irradiación térmica.

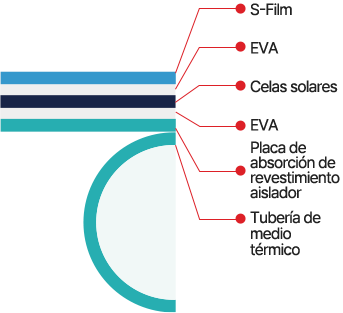

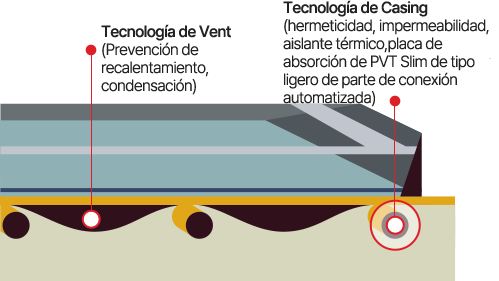

  • Detalles de la sección de la placa de absorción de PVT Slim de tipo ligero

prev
next

pvt system Patent

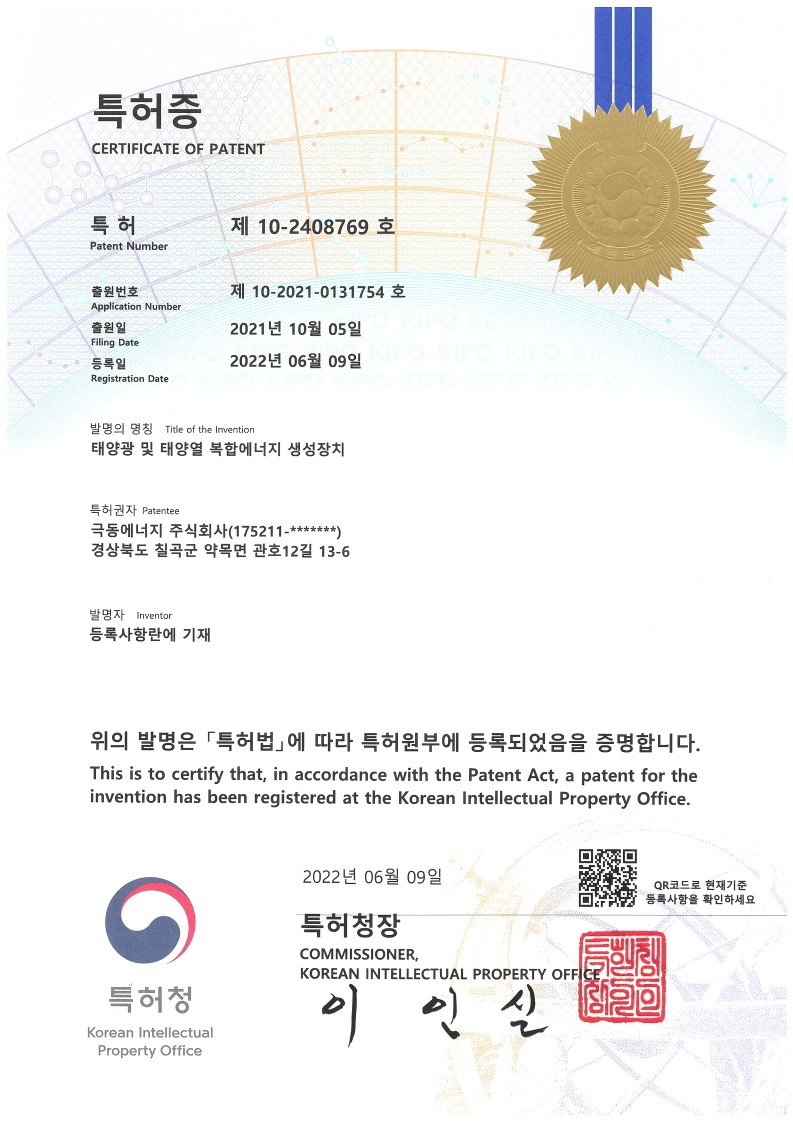

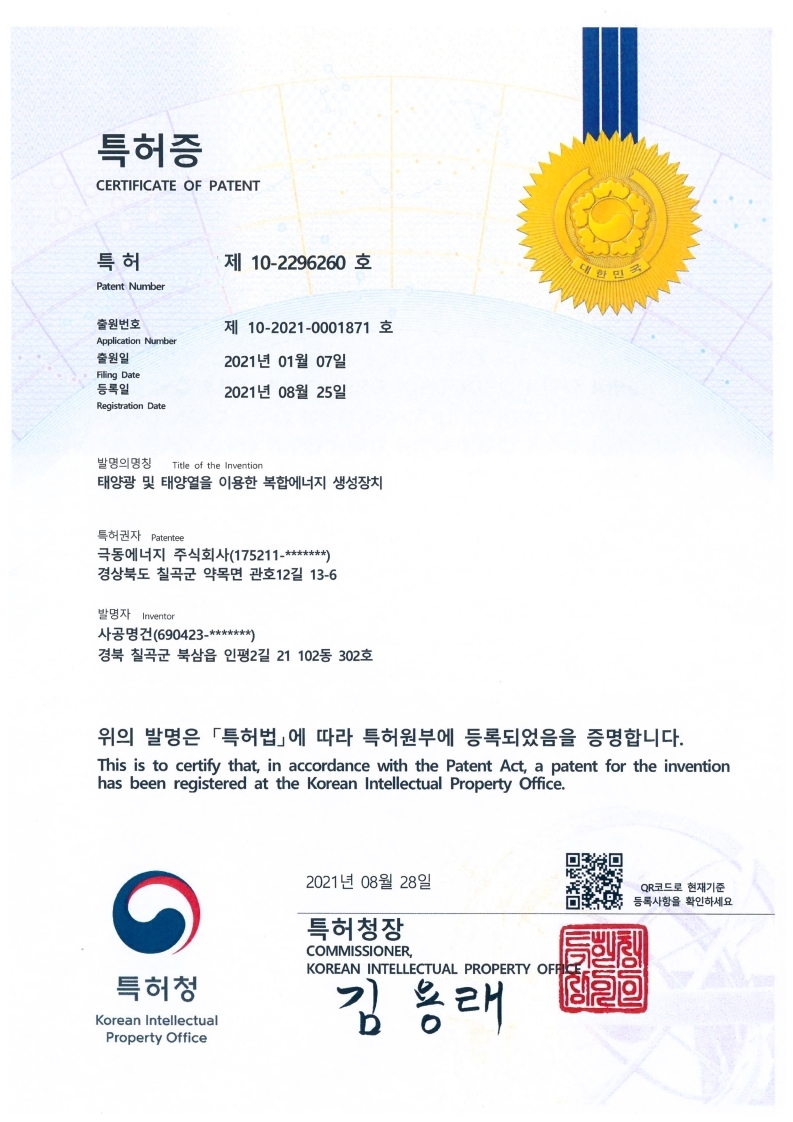

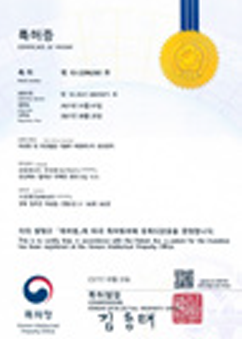

Certificado de patente del sistema de PVT
    • 01

      Dispositivo 1
      de producción de energía
      compuesta mediante energía
      solar fotovoltaica y térmica

      Lea más
    • 02

      Dispositivo 2
      de producción de energía
      compuesta mediante energía
      solar fotovoltaica y térmica

      Lea más
    • 03

      Dispositivo 3
      de producción de energía
      compuesta mediante energía
      solar fotovoltaica y térmica

      Lea más
