Solar heat
태양열
태양열 시스템
태양으로부터 방사되어 지구로 도달하는 열을 이용하는 에너지를 말합니다.
태양열의 흡수·저장 등을 통하여 건물의 난방 및 급탕 등에 활용하는 기술입니다.
태양열 시스템 기술개요
-
태양열
-
- 경제성
- 기존보일러(심야·기름·가스 등)와 태양열보일러 겸용시스템으로
일출에는 태양열로 난방을 하고 일몰에는 기존 보일러로
자동 변환하는 원스톱시스템 적용으로
1년 평균 80% 이상의 난방비 절감효과가 있습니다.
-
- 효율성
- 고온의 태양열 온수를 필요에 따라
직접 난방과 간접촉열로 자동제어 하여
태양열을 손실 없이 이용함으로써
기존 태양열 시스템보다 효율이 30% 높습니다 .
-
- 편리성
- 최적화된 전자식 조작방식과
자동제어시스템 적용으로
더욱더 편리하게 사용하실 수 있습니다.
-
- 친환경
- 이산화탄소 배출을 최소화하는
인공지능 시스템으로써 무공해 시스템으로
무공해 청정에너지 태양열 난방시대를 열어갑니다.
태양열 온수기
-
- 축열탱크
- 내부가 모두 스테인레스 304호 제작, 반영구적인 수명과 고밀도 우레탄 폼 단열재로 만들어져 단열성능이 뛰어납니다.
-
- 진공관
- 태양빛을 열에너지로 변환하는 장치로 집열기 성능 중 가장 중요한 역할을 담당합니다. 선택 흡수 코팅막은 에너지 흡수율이 95%이상 방사율 6%미만의 고성능 집열기입니다.
-
- 구조물
- SUS201 재질 3중 코팅으로 튼튼한 구조를 겸한
반영구적인 소재로 세련되고 미려한 디자인으로 설계되었습니다.
standard

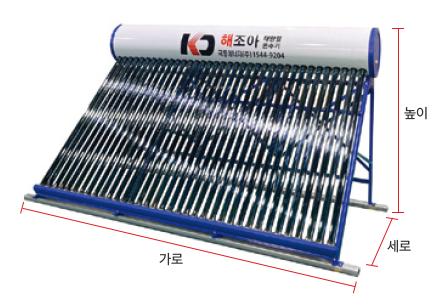

태양열 온수기 규격
| 제품명 | 해조아 태양열 온수기 400L | 해조아 태양열 온수기 300L | 해조아 태양열 온수기 200L |
|---|---|---|---|
| 사이즈(가로x세로x높이) | 3020mm × 1700mm × 2100mm | 2460mm × 1700mm × 2100mm | 1740mm × 1700mm × 2100mm |
| 용량 | 400L | 300L | 200L |
| 진공관 수량 | 36개 | 30개 | 20개 |
| 진공관 규격(구경x길이) | 58 × 1800mm | 58 × 1800mm | 58 × 1800mm |
-
- 태양열 일체형 온수시스템
- 순간적인 열교환으로 온수사용 편리
- 온수온도 일정하여 안전
- 냉 · 온수기가 분리되어순환
- 사용 온수와 탱크 온수의 열교환식 방식
- 물 보증 횟수 감소, 스케일 방지, 수명연장
- 비 압력식 탱크로 가격 경쟁력 우수, 성능 안전
-
- 코일 냉장형
- 탱크 내부에 동코일을 통한 간접 가열방식
- 일정한온수 온도 유지
- 동코일에 상수도를 직접 연결하여 높은 수압으로 사용가능
- 상향식,하향식 모두 사용 가능
- 좋은 품질의 온수 공급
-

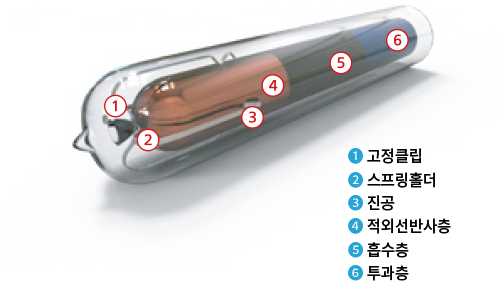

- 진공관(우수한 진공관 기술력)
- 내부유리관과 외부유리관으로 구성된 2종 진공관
- 다중(SS-C/CU) 선택 흡수막 코팅기술로써 최첨단 기술 적용
- 코팅막에 특허획득한 특수 희소금속을 첨가하여 흡수비율을 극대화하여
일반코팅 진공관보다 10% 이상 집열효율이 높아 빠른 온수 생산 가능 - 특수진공기술을 접목하여 혹한기 냉동결성 우수
- 높은 진공도의 특성으로 열 차단력 및 높은 내부 보온성
- 36번의생산공정을 거쳐 안정적 성능과 긴 수명을 자랑
태양열 집열기
-
- 매니폴더
- 내‧외부가 모두 스테인레스 304호 제작, 반영구적인 수명과
고밀도 우레탄 폼 단열재로 만들어져 단열성능이 뛰어납니다.
-
- 진공관
- 태양빛을 열에너지로 변환하는 장치로 집열기 성능 중 가장 중요한
역할을 담당합니다. 선택 흡수 코팅막은 에너지 흡수율이 95%이상
방사율 6%미만의 고성능 집열기입니다.
-
- 구조물
- 스테인레스 재질로 튼튼한 구조를 겸한
반영구적인 소재로 세련되고 미려한 디자인으로 설계되었습니다.
standard
태양열 집열기 규격
| 제품명 | 해조아 태양열 집열기(원형) | 해조아 태양열 집열기(사각형) |
|---|---|---|
| 사이즈(가로x세로x높이) | 2500mm × 1700mm × 1500 | 2500mm × 1700mm × 1450 |
| 보온층 두께 | 60mm | 35mm |
| 진공관 수량 | 30개 | 30개 |
| 진공관 규격(구경x길이) | 58 × 1800mm | 58 × 1800mm |
hybrid system
하이브리드 시스템 제원
| 구분/모델 | 원스톱 시스템 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
집열기(수량) |
4set | 6set | 8set | 10set | 12set | |||||
총집열용량 |
56,000cal | 84,000cal | 112,000cal | 140,000cal | 168,000cal | |||||
축열조(용량) |
500L | 700L | 1,000L | 1,000L | 1,200L | |||||
난방면적(평) |
봄, 가을 | 겨울 | 봄, 가을 | 겨울 | 봄, 가을 | 겨울 | 봄, 가을 | 겨울 | 봄, 가을 | 겨울 |
| 15 | 10 | 23 | 15 | 30 | 20 | 37 | 25 | 45 | 30 | |
온수용량(명) |
2(명) | 2(명) | 3(명) | 3(명) | 4(명) | |||||
참고사항 |
태양에너지를 하루 (5시간) 이상 집열했을 경우 산출표임. 상기 산출표의 온수 사용 인원 이상 온수 사용 시 독립형 온수기 설치요망. | 주택 단열상태에 따라 다소 차이가 있을 수 있음. | ||||||||
- 자동운전으로 완전 해결(여름철 태양열 물 넘침, 겨울철 난방 효율 저하, 겨울철(동결)
- 태양열 보일러 사후관리의 문제 - 기존 난방제어기로 태양열 보일러 원격제어 사용
- 태양열 보일러 사용상의 불편함 - 축열난방 및 직접난방 선택적으로 사용

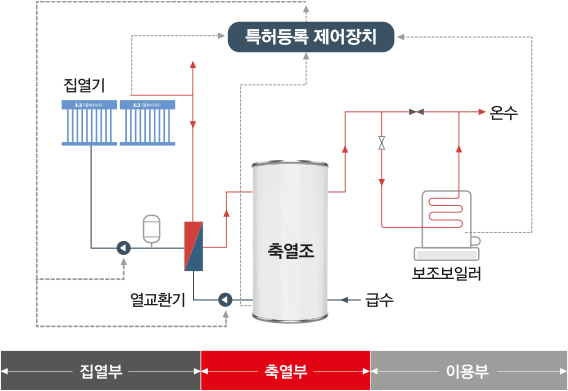

system diagram
시스템 구성도
태양열에너지는 에너지밀도가 낮고 계절별, 시간별 변화가 심한 에너지이므로 집열과 축열기술이 가장 기본이 되는 기술임.
태양광시스템
모듈이 태양의 빛에너지를 받아 *광전효과를 일으켜 전기를 생산하는 발전기술입니다.
*광전효과란 금속과 같은 물질이 빛에 쪼이면 전자를 내놓는 현상으로서,
보통 전기적 성질이 서로 다른 반도체를 결합해 발생시킵니다. 이를 ‘태양전지’라 합니다.
-
- 태양전지(Cell)
- 폴리실리콘(Polysilicon)을 이용해 태양전지를 제작
-
- 모듈(Module)
- 태양전지(Cell)를 조립한 것이 태양광 모듈
-
- 어레이(Array)
- 모듈( Module)을 조립한 것이 어레이
가정용 3kw 기준
태양광 설치 시 효과
-
무한한
청정에너지 -
필요한 장소에서
필요한 발전가능 -
유지보수가 용이,
무인화 가능 -
긴 수명
(25년 이상)
22.08 / 네이버 전기요금계산기 기준 일조량 3.6시간

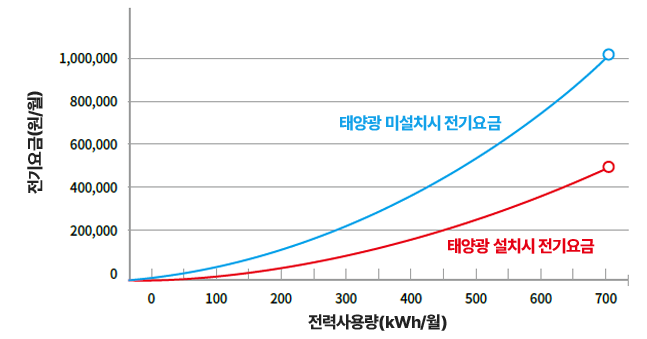

전력 사용량 별 전기요금 절감효과시스템 구성도
-
- 월 사용량이 470kWh인 주택의 경우 (3kWh 설비설치기준)
-
- 태양광 미설치 시 101,080원
- 태양광 설치 시 13,990원
- 87,090원 절약
-
- 월 사용량이 630kWh인 주택의 경우 (3kWh 설비설치기준)
-
- 태양광 미설치 시 154,360원
- 태양광 설치 시 48,560원
- 105,800원 절약

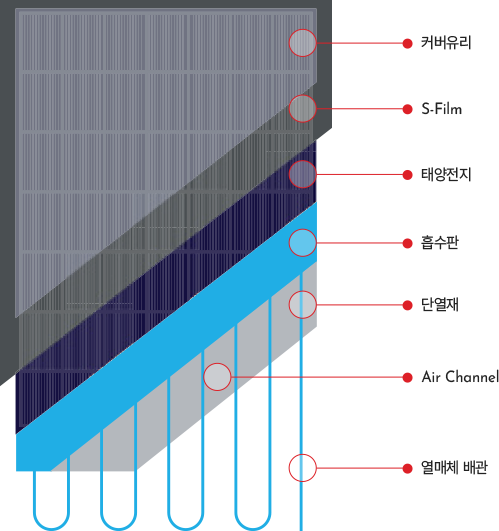

PVT 시스템
PVT(Photovoltaic thermal collector)는 태양광 시스템과 태양열 시스템을 접목시킨 융복합 태양에너지 시스템으로써 태양광 발전시스템과 태양열 집열기를 개별적으로 설치하지 않기 때문에 신재생 에너지 분야에서 주목받고 있는 신기술입니다.
- 태양광에서 발생하는 잉여열은 열매체를 통해 전달되어 축열조에 저장된다.
- 태양광 패널과 방열 패널이 맞닿아 직접적인 열교환을 통해 효율적인 온수를 생산
- 전기와 온수를 복합적으로 생성하는 융복합에너지시스템
-
-

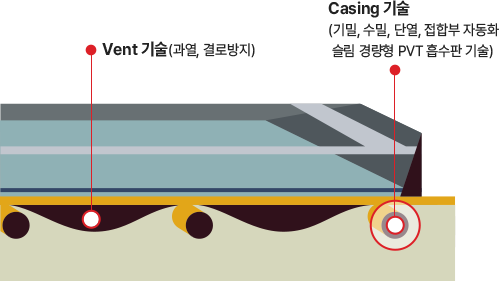

슬림 경량형 PVT 흡수판 단면 상세
pvt system Patent
PVT 시스템 특허증
